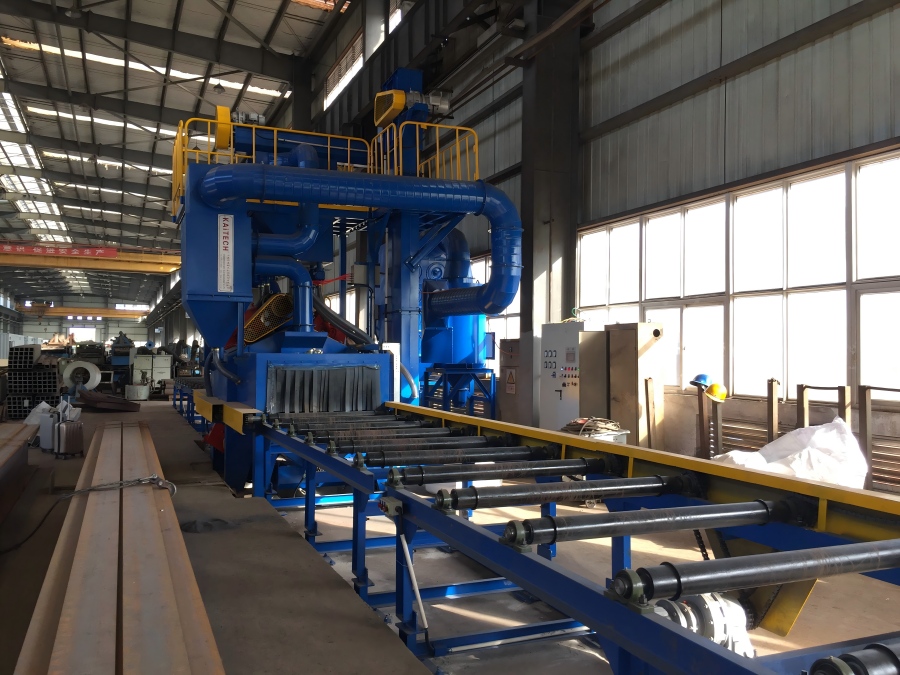

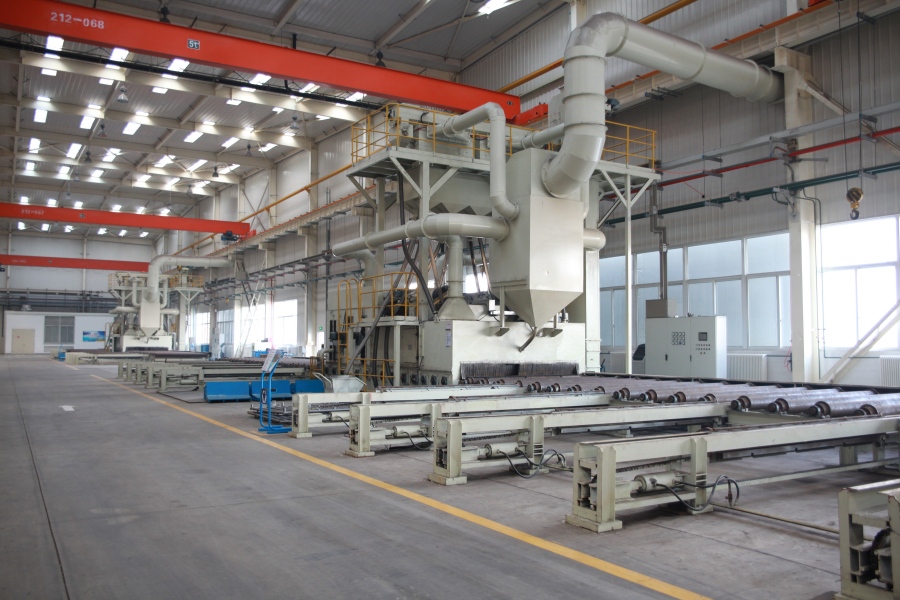

Q69 серия дробеструйный очиститель для стальных плит и профилей
2026-04-16
Q69 серия дробеструйный очиститель для стальных плит и профилей— специализированное оборудование, предназначенное для очистки от поверхностной ржавчины и предварительной подготовки поверхностей под окраску стальных листов, профильной стали и строительных конструкций в судостроении, автомобилестроении, мостостроении, машиностроении и других отраслях. Главное преимущество оборудования: две ключевые операции — удаление ржавчины и подготовка к покраске — выполняются непрерывно на одном агрегате в составе единой технологической линии. Оно является стандартным оборудованием линий предварительной обработки стального проката.
Каковы основные особенности дробемётной очистной машины для стальных листов и профилей серии Q69?
- Четвертое поколение консолного центробежного дробемета высокой эффективности
Дробемет является основным компонентом оборудования. По сравнению с ранними технологиями, консолная центробежная конструкция четвертого поколения оптимизирует путь ускорения частиц дроби, позволяя им более эффективно попадать на поверхность детали. Это обеспечивает более высокую эффективность очистки и более длительный срок службы изнашиваемых частей при меньшем потреблении энергии.
- Проектирование зоны взрывных работ с использованием компьютера
Траектория выброшенных частиц дроби моделируется программным обеспечением для точного размещения положения и угла дробемётчиков, обеспечивая равномерное распределение кинетической энергии верхних и нижних потоков дроби. Это позволяет верхней и нижней поверхностям стальных плит получать ударную силу одинаковой интенсивности, устраняя зоны, где очистка не осуществляется, или неравномерную очистку, когда одна сторона чистая, а другая грязная, с коэффициентом покрытия 100%.
- Фотоэлектрическое обнаружение и автоматическое управление
Фотоэлектрическое обнаружение и автоматическое управление служат основными интеллектуальными функциями оборудования:
Когда заготовки поступают в оборудование, фотоэлектрические датчики мгновенно сканируют ширину и толщину стальных листов. Основываясь на полученных данных, система автоматически управляет количеством активированных дробеструйных аппаратов (подбирая их под ширину листа, чтобы избежать потерь энергии) и высотой подъема роликовой щетки и механизмов продувки (подстраиваясь под толщину листа, чтобы избежать столкновения с оборудованием). Это реализует энергосберегающий режим работы с автоматическим запуском при поступлении заготовки, автоматической остановкой после выхода заготовки, большим количеством рабочих модулей для широких листов и меньшим для узких листов, обеспечивая полностью беспилотную работу в течение всего процесса.
Основные технические параметры серии машин для дробеструйной обработки стальных плит Q69
1.Технические Параметры
Эта серия представлена в нескольких моделях, которые в основном выбираются в зависимости от ширины очищаемых плит.
| Параметр | Q698 | Q6912 | Q6915 | Q6920 |
| Эффективная ширина уборки | 800 mm | 1200 mm | 1500 mm | 2000 mm |
| Размер входа подачи камеры | 1000×400 | 1400×400 | 1700×400 | 2000×400 |
| Очистите толщину стальной пластины | 3 - 60 mm | 3 - 60 mm | 3 - 60 mm | 3 - 60 mm |
| Скорость роликового конвейера | 0.5 - 4 m/min | 0.5 - 4 m/min | 0.5 - 4 m/min | 0.5 - 4 m/min |
| Объем дробеструйной обработки | 4×180 kg/min | 4×250 kg/min | 4×250 kg/min | 6×250 kg/min |
2.Сопоставление основного потока процессов для машины для дробеструйной очистки стальных плит серии Q69
Серия Q69 — это машина для дробеструйной очистки с роликовым проходом, использующая режим работы «непрерывного прохода», который полностью соответствует стандартному процессу линии предварительной обработки стали:
Удаление ржавчины дробеструйной обработкой: заготовки подаются в камеру очистки с помощью рольгангов и подвергаются удару высокоскоростных снарядов для удаления окалины, слоев ржавчины и сварочного шлака.
Процесс окраски: после удаления ржавчины на производственной линии можно выполнять распыление и сушку, формируя полную линию предварительной обработки «дробеструйная очистка от ржавчины → защитное покрытие распылением».
Эффект процесса: степень удаления ржавчины может достигать Sa2.5, формируя шероховатость, благоприятную для покрытия, и значительно улучшая адгезию слоя покрытия.
- Применимые типы заготовок
Типы заготовок, которые это оборудование может обрабатывать
| Тип заготовки | Типовой диапазон спецификации | Соответствующая отрасль |
| стальной лист | Ширина ≤ 4000 мм, толщина 3-100 мм | Корабли, мосты, машины |
| Сортовой металл (балка I / балка H / угловая сталь и т.д.) | Высота ≤300 мм, Ширина ≤4000 мм | Стальные конструкции, транспортные средства, мосты |
| Структурные части | Высота ≤300 мм, Ширина ≤4000 мм | Строительная техника, подвижной состав |
- Как ключевые технологии машины для дробеструйной обработки стальных плит серии Q69 служат источником ценности? Основные технологии, применяемые в оборудовании серии Q69, играют важную роль в процессах удаления ржавчины и покраски:
| Техническая конфигурация | Практическая ценность процесса удаления ржавчины и окраски |
| Четвертое поколение консольной центробежной машины для дробеструйной обработки | Высокая эффективность выброса и низкое энергопотребление обеспечивают стабильное качество очистки при непрерывной работе с большими партиями стальных листов и профилей. |
| Ремень запуска с компьютерной поддержкой проектирования | Кинетическая энергия снарядов на верхней и нижней поверхностях одинакова, что устраняет мертвые зоны очистки и обеспечение всестороннего удаления ржавчины с фланца и стенки профильной стали. |
| Фотоэлектрическое обнаружение Автоматическое управление (измерение ширины/высоты/смещения) | Автоматически сопоставляйте рабочее количество шот-бластеров и высоту очистительных устройств, включая больше устройств для широких плит и меньше для узких плит, что позволяет экономить энергию и предотвращать столкновение оборудования. |
| ПЛК Полностью Автоматическое Управление | Реализовать полную последовательную автоматизацию управления предварительным разогревом, струйной очисткой, покраской и сушкой без ручного вмешательства, подходит для конвейерного производства |
- Справка по типичным сценариям применения в отрасли
Судостроение: Предварительная обработка стальных плит (удаление ржавчины, нанесение праймера в цехе) для решения проблемы антикоррозийной защиты стальных плит большой площади
Автомобильная промышленность / Подвижной состав: Укрепление поверхности и предварительная обработка покрытия для балок и профильных рам
Мосты / Стальные конструкции: Снижение напряжений и удаление ржавчины с H-образных балок и сварных конструктивных элементов для продления срока службы мостов
Машиностроение: Обработка текстурой и очистка конструктивных элементов перед обработкой
Сводка
Машины серии Q69 для дробеструйной обработки полностью соответствуют требованиям к «удалению поверхностной ржавчины и процессам окраски стальных плит, профилей и конструктивных деталей». Они служат стандартным оборудованием для линий предварительной обработки стали в таких отраслях, как судостроение, автомобилестроение, строительство мостов и изготовление машин. Оборудование может выполнять дробеструйную обработку самостоятельно как отдельный агрегат или быть подключено к производственной линии для реализации непрерывных автоматизированных операций, включая предварительный нагрев, дробеструйную обработку, окраску и сушку.
