Kaitai QGW Специальная дробеметная установка для наружной поверхности стальных труб
2026-03-14
1.Что такое дробеметная обработка?
Дробеметная обработка – это не просто "шлифовка". Это процесс очистки и упрочнения поверхности с использованием механической силы. Представьте себе высокоскоростной вращающийся ротор (турбину), похожий на мощный вентилятор, который вместо воздуха выбрасывает бесчисленное количество мельчайших металлических частиц (дроби). Эти частицы ударяют по поверхности стальной трубы с чрезвычайно высокой скоростью (обычно 70-80 метров в секунду), используя силу удара и трения, чтобы мгновенно удалить ржавчину, окалину и старые слои краски.
2.Каков основной принцип работы оборудования серии QGW?
Уникальность оборудования серии QGW от Kaitai заключается в его прецизионной системе транспортировки и очистки, обеспечивающей непрерывное, автоматизированное производство. Для обработки труб различного диаметра оборудование использует два различных типа приводных механизмов, гарантируя равномерную обработку каждого миллиметра поверхности:

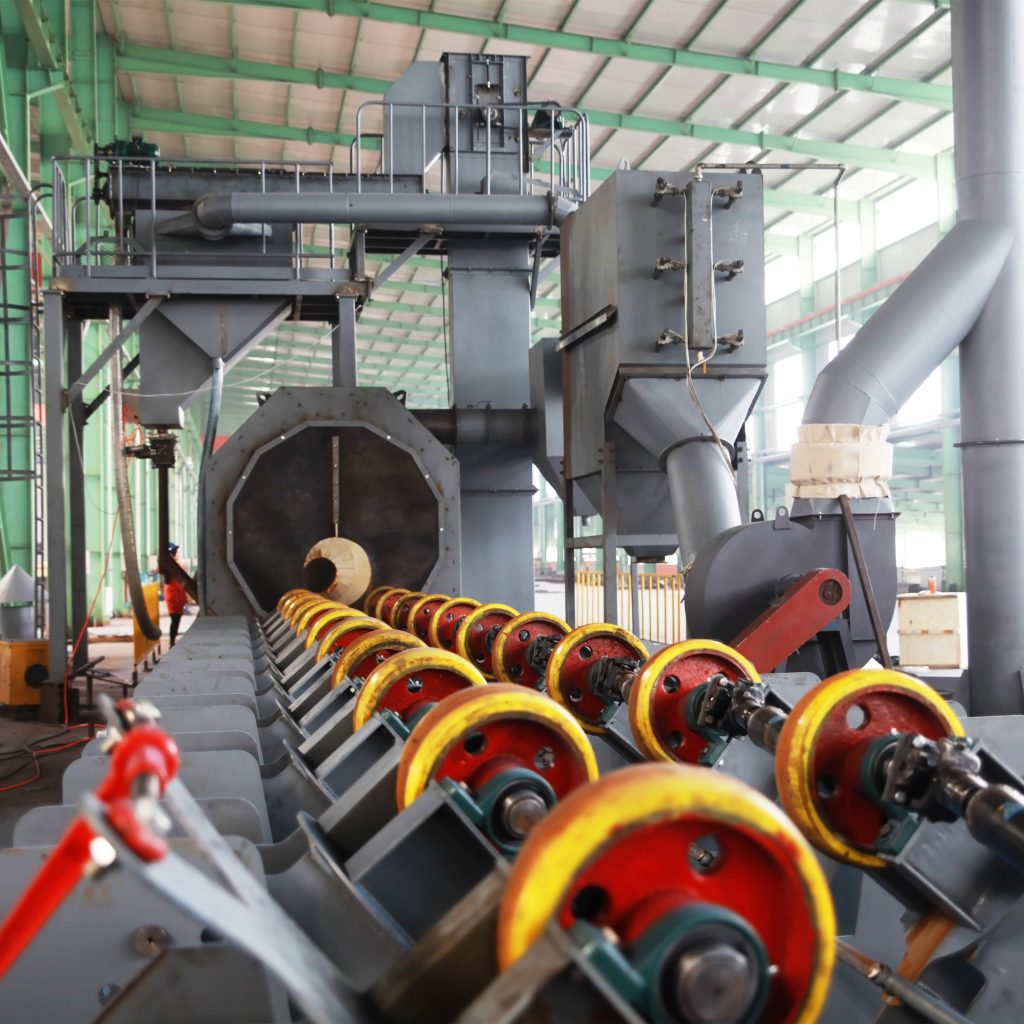

Рольганг с V-образными роликами (подходит для труб малого диаметра Φ16-600 мм)
Для труб малого диаметра оборудование использует рольганг с V-образными роликами, расположенными под углом к оси трубы. Эта оригинальная конструкция обеспечивает то, что при вращении роликов труба не только движется поступательно, но и автоматически вращается вокруг своей собственной оси. Это движение "поступательно-вращательное" гарантирует, что вся наружная окружность трубы полностью подвергается воздействию потока дроби без каких-либо необработанных зон.

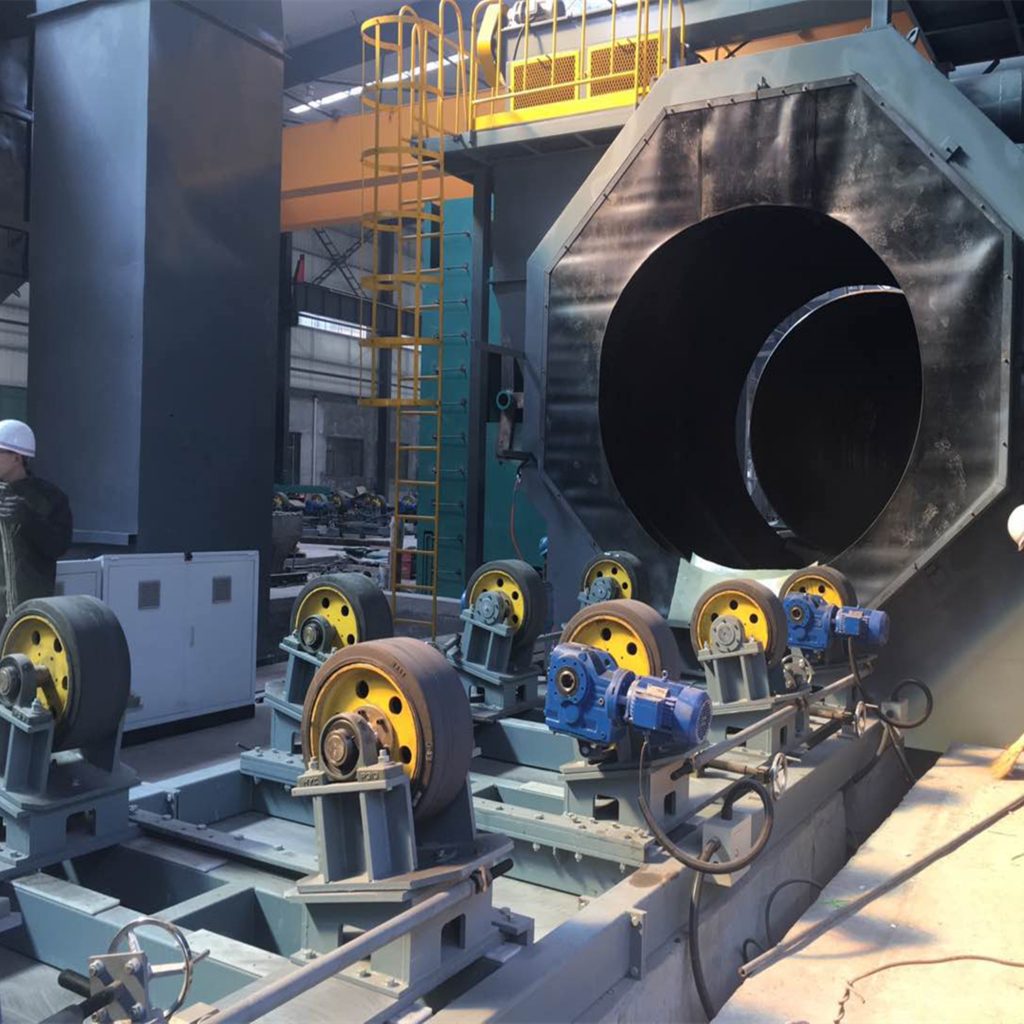

Привод на опорных роликах (для труб большого диаметра Φ159-2800 мм)
Для труб большого и особо большого диаметра (до 2800 мм или даже 3600 мм) в оборудовании используется механизм опорных роликов с регулируемым углом как для опоры, так и для привода. Расстояние между роликами можно гибко регулировать в зависимости от диаметра трубы, обеспечивая вращение трубы с постоянной скоростью во время ее продвижения. Дробеметные аппараты обычно располагаются по схеме "нижнего" или "нижне-бокового" расположения, размещаясь как можно ближе к обрабатываемой детали для максимальной эффективности и результативности очистки.
3.Как работает система циркуляции дроби в серии QGW?
Процесс дробеметной обработки генерирует значительное количество пыли и отходов. Однако оборудование серии QGW включает высокоэффективную систему рециркуляции и очистки абразива, образующую полный замкнутый экологический цикл:
Сепарация и возврат: Дробь, смешанная с окалиной и пылью, транспортируется нижним шнековым конвейером в элеватор (ковшовый подъемник), а затем подается в установленный сверху воздушный сепаратор переливного типа с регулируемой многоступенчатой завесой. Здесь с помощью регулируемого воздушного потока происходит точное разделение целой дроби, лома и пыли.
Рециркуляция: Чистая, целая дробь возвращается в дробеметный аппарат для следующего цикла, в то время как отходы и пыль удаляются.
Высокоэффективное пылеудаление: Оборудование оснащено рукавным фильтром с импульсной обратной продувкой, который эффективно улавливает мелкодисперсную пыль, образующуюся при очистке. Это гарантирует, что выхлопные газы соответствуют экологическим стандартам, поддерживая чистоту в цехе.
4.Каких результатов можно достичь с помощью специальной дробеметной установки Kaitai QGW для наружной поверхности стальных труб?
После обработки на установке серии QGW поверхность трубы претерпевает немедленные изменения:
Обнаженная металлическая поверхность: Поверхностная окалина, ржавчина, сварочный шлак и загрязнения полностью удаляются, обнажая однородный металлический блеск.
Достижение оптимальной шероховатости поверхности: Удары высокоскоростной дроби создают на поверхности трубы бесчисленное количество микроскопических углублений ("анкерный профиль"). Эта микро-шероховатость значительно увеличивает площадь контакта между покрытием и основным металлом трубы, формируя прочное "механическое сцепление", которое заметно повышает адгезию антикоррозионных покрытий.
Снятие напряжений и повышение усталостной прочности: С физико-механической точки зрения, удар дробеметной обработки также устраняет внутренние напряжения, возникшие в процессе сварки и прокатки стальных труб. Он вызывает микропластическую деформацию поверхностного слоя, тем самым повышая усталостную прочность трубы и увеличивая срок ее службы.
5.Каковы области применения специальных дробеметных установок Kaitai QGW для наружной поверхности стальных труб?
Благодаря своим исключительным очистным характеристикам, дробеметные установки серии QGW стали стандартным оборудованием для многих критически важных инфраструктурных проектов:
Нефть и Газ / Горнодобывающая промышленность: Используются для предварительной обработки под наружную антикоррозионную изоляцию трубопроводов транспортировки природного газа и нефти, обеспечивая долгосрочную безопасную эксплуатацию в суровых условиях подземной прокладки или пустыни.
Водное хозяйство: Используются для подготовки под покрытие труб питьевого водоснабжения и водоотведения, гарантируя санитарную безопасность при подаче питьевой воды и продлевая срок службы трубопроводных сетей.
Морское строительство (Оффшор): Подводные трубопроводы испытывают экстремальные коррозионные нагрузки; дробеметная обработка является критическим этапом, обеспечивающим надежную адгезию систем тяжелых антикоррозионных покрытий (например, многослойных эпоксидных покрытий).
Конструкционные трубы: Повышает качество поверхности и эффективность покрытия для стальных труб конструкционного назначения, используемых в горнодобывающей промышленности, мостостроении, строительстве и других секторах.
Таким образом, специальная дробеметная установка Kaitai QGW для наружной поверхности стальных труб — это не просто очистное устройство, а ключевой процесс в современных линиях антикоррозионной защиты стальных труб. С помощью эффективных физических методов она закладывает прочную основу для долговременной надежности стальных труб.
Часто задаваемые вопросы (FAQ)
1.В: Может ли серия QGW обрабатывать трубы очень малого диаметра (например, 50 мм) или исключительно большого диаметра (например, 2 метра)?
О: Безусловно. Серия QGW разработана для охвата чрезвычайно широкого диапазона диаметров труб (от Φ16 мм до более Φ2800 мм). Для малых диаметров мы используем рольганг с V-образными роликами для вращения и продвижения трубы. Для больших диаметров регулируемые опорные ролики обеспечивают как опору, так и привод. Оборудование может быть адаптировано под ваши конкретные требования к диаметру труб.
2.В: Повреждает ли дробеметная обработка основной металл трубы? Как скоро после очистки следует наносить краску?
О: Правильная дробеметная обработка удаляет только поверхностную ржавчину и окалину, не повреждая основной металл. Напротив, она повышает плотность стенки за счет наклепа. После очистки поверхность трубы обладает высокой активностью свежего металла. Покраску следует завершить в течение 4-6 часов, чтобы предотвратить повторное образование ржавчины или увлажнение.
3.В: Образует ли оборудование много пыли во время работы? Является ли оно экологичным?
О: Оборудование серии QGW с этапа проектирования включает в себя экологические аспекты. Оно оснащено эффективной "системой рециркуляции и очистки дроби" и "рукавным фильтром с импульсной продувкой". Дробеметная камера работает в закрытом режиме под отрицательным давлением, предотвращая утечку пыли. Сепаратор централизованно собирает пыль, обеспечивая чистые выбросы, соответствующие государственным экологическим нормам.
4.В: Как обрабатывается отработанная стальная дробь в процессе работы?
О: Стальная дробь постепенно разрушается на более мелкие частицы при многократном ударе. Критически важный "воздушный сепаратор" в системе циркуляции автоматически выдувает дробленые отходы и пыль, оставляя только целую, пригодную дробь для повторного использования. Вам нужно лишь периодически пополнять оборудование свежей дробью для поддержания баланса материала.
5.В: Помимо очистки, повышает ли это оборудование коррозионную стойкость стальных труб?
О: Напрямую оно подготавливает "фундамент" для нанесения покрытия. Косвенно, удаляя коррозионно-активные вещества (окалину) и создавая шероховатость (анкерный профиль), оно значительно улучшает адгезию покрытия. Это косвенно, но решающим образом повышает общую коррозионную стойкость и срок службы стальных труб.
